生产过程中二保焊机 的导电嘴更换频繁，表象为：导电嘴出口产生磨损，导致送丝偏转，实际焊接轨迹偏移，也就是TCP点位置偏移，导致焊偏或焊漏等焊接缺点发生。

导致磨损的原因

1、 气体保护焊机导电嘴自身失效原因

导电嘴本身磨损，源自于因导电嘴不断升高的温度下因连续送丝的摩擦而在导电嘴出口产生磨损，在机器人焊接时，常导致校准误差而影响生产效率。

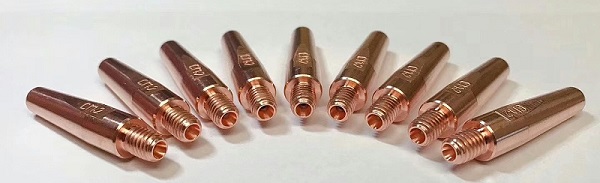

应想法降低导电嘴的温度，包括在导电嘴成分、导电嘴结构加工方面着手，导电嘴的材质：黄铜、紫铜、铬锆铜等材料，其中黄铜较次、紫铜略好、铬锆铜较优；甚至在导电嘴中加入陶瓷成分，增加耐磨性。

再次导电嘴加工精度，由于加工设备的精度问题或其它问题，导电嘴的内孔光洁度及同心度还不够好。

2、 焊丝调直性及表面光洁度等原因

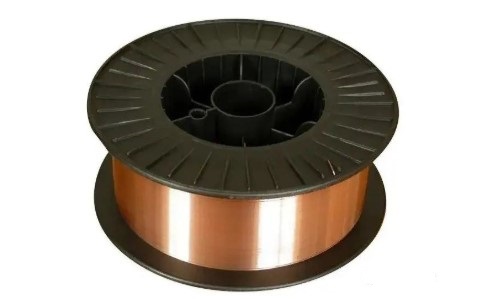

焊丝往往是桶装或盘装的，还带有毛刺或螺纹，所以有可能影响到焊丝与导电嘴之间的接触，而在焊接时，导电嘴应在稳定导电的前提下提供较小的摩擦。

脏焊丝的导电嘴寿命可能仅为使用干净焊丝的三分之一；

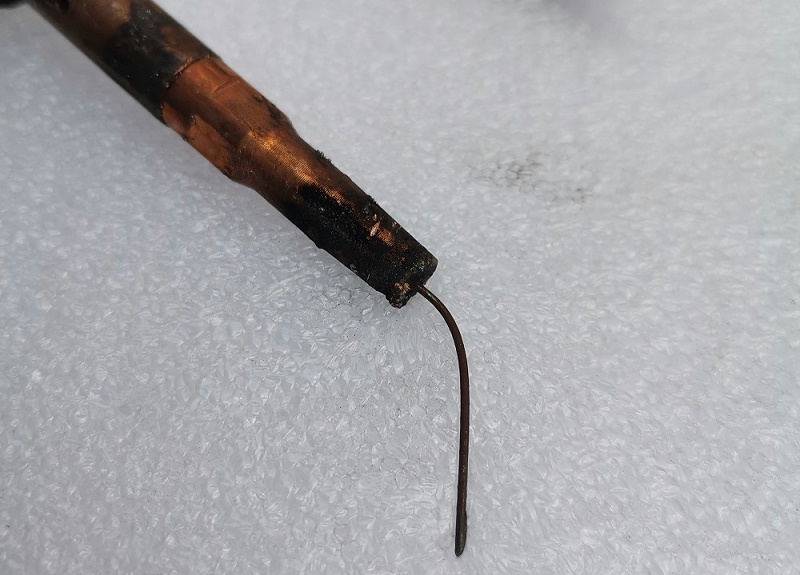

判断焊丝质量，焊丝的退火应力去除程度，表现就是调直性如何，试验就是：在焊枪嘴前部50mm处，焊丝是否能自动打弯，靠前打弯说明焊丝太软，靠后打弯说明太硬，硬的焊丝对导电嘴很费；其次从送丝机到二保焊枪这段送丝软管是否打弯，也会造成焊丝有弯度。

3、电弧不稳定导致电弧返烧

引起的原因包括引弧不佳、电弧不稳、送丝不畅、工件表面清洁程度等，但并不一定影响导电嘴本身的性能，这时的焊接故障大致与焊接电源特性、焊丝质量、送丝效果、送丝软管及导电嘴结构设计等有关。

当焊丝与导电嘴内的导电点常变动时，其寿命也仅为导电点稳定时的一半；

4、送丝速度或者熔敷量多少

相对来说，直径越小的导电嘴使用寿命越短。同样是300A的电流，1.2和1.6焊丝单位时间的填充（熔化）量基本是一样的。

1.2的焊丝长度是1.6的两倍，也就是说，同样的电流同样时间内，1.2的二保焊枪导电嘴的磨损量几乎是1.6导电嘴的两倍。

假设1.6的和1.2的导电嘴都磨损了0.2mm，这0.2mm是1.6的12.5％，是1.2的16.7％，1.2的焊丝的跳动范围更大。

改进措施

1、 采购铬锆铜材质的导电嘴，加工精度有保证的大品牌产品。

2、 采用矫直机构将焊丝校直。

3、 导电嘴一定要用钳子上紧，只用手拧是不行的，电弧不稳，而且更费导电嘴！

4、 清枪工作站正常，能喷防飞溅硅油。

5、一般用较小电压，选用近似公式14+0.04*电流，电压高，损耗大。

6、要经常清理或更换送丝软管。

7、选用质量合格的焊丝。

8、工件表面尽可能干净，减少油污。
