1、对需要返修的缺点应当分析产生原因，提出改进措施，编制焊接返修工艺（应考虑加工装防焊接变形）后才能开始返修。

2、焊缝同一部位返修次数不宜超过2次。氩弧焊机

3、一般用金属磨头处理缺点和开坡口。如果缺点较深时，可先用规定的手工铣打磨，再用金属磨头打磨坡口表面。坡口应宽度均匀、表面平滑和便于施焊的凹槽，凹槽两端有一定的坡度（一般不大于1：4）。

4、返修前需将缺点处理干净，一般应进行100%PT确认（若缺点是裂纹，则需进行100%PT）。补焊时只需将缺点除尽即可，不要挖得太深，必要时进行RT进行确认缺点已全部处理。补焊时先不填丝，用电弧对补焊区金属熔化；填丝后电弧应稍偏向焊丝，防补焊区金属过热，电弧可在补焊长度方向上适度往复移动，以延长熔池存在时间，以利于氢气泡从熔池逸出。

5、返修焊缝性能和质量要求应与原焊缝相同；

6、铝焊接主要焊缝缺点是气孔和裂纹：

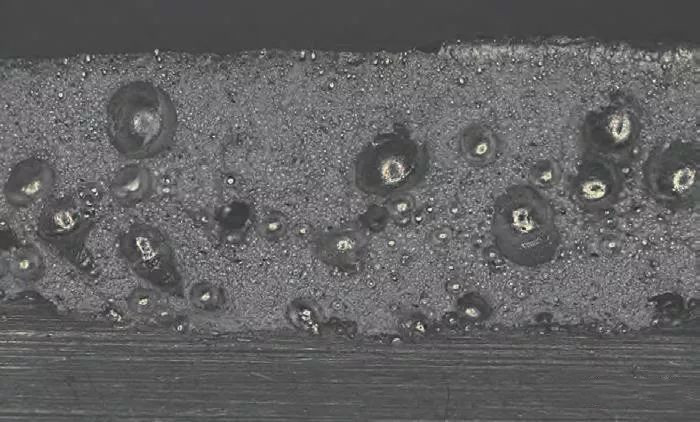

  气孔产生原因：铝焊接气孔主要是氢进入焊接熔池而形成的。氢来源有：材料、焊丝、保护气体、送丝机构、焊工的手套和环境湿度太高等，如焊丝被污染、材料及焊丝本身的氧化膜、送丝机构上有油污或汗渍等。

  预防措施：氩弧焊机

  ①材料及焊丝内的含氢量≤0.4mL /100g；

  ②被焊件表面应去除油污及氧化膜，存放时间不超过4h。表面清理后应用干燥、洁净、不起毛的物件覆盖坡口及两侧；

  ③焊丝尽量使用抛光焊丝，不然处理方法同上；

  ④保护气体内杂质含量：H2≤0.001%；O2≤0.02%；N2≤0.1%；H2O≤0.02%；

  ⑤保护气体管路：一般采用不锈钢管或铜管，软管采用塑料管而不能用橡胶等易吸水的软管；焊前应检查冷水管道，确保不会漏水；当环境湿度很大时，应对保护气体进行加热对管路进行吹扫；

  ⑥送丝机构：不得有油污，送丝管采用聚四氟乙烯管或尼龙，并焊前清理管内污染和冷凝水；

  ⑦现场环境：温度不宜超过25℃，相对湿度不超过50%，保持环境清洁；

  ⑧焊工：工作服装尽量是白色的，以便能及时发现和清理污染。焊时注意汗水和油渍不要再次污染焊件；

  ⑨在焊前都应在试板上试焊，以便检查保护气体和管路是否合格。

  ⑩焊接工艺上预防措施：用双面焊代替单面焊；每道焊缝薄时比厚时有利于气孔逸出；大直径焊丝有利于减少气孔；焊前预热、焊后缓冷；降低电弧电压、加大电流、降低焊接速度，有利于减少气孔。

  裂纹产生原因：材料焊接性较差；选择焊丝时没考虑抗裂性；结构的拘束度过大。氩弧焊机

  预防措施：

  ①对焊接性较差的铝材在焊接前应考虑其抗裂性而不能只考虑强度；必要时可考虑对焊件进行退火后焊接，焊后再淬火时效。

  ②选择抗裂纹性好的焊丝，如含Si等低熔点元素的焊丝。

  ③尽量减少焊接接头的拘束度，合理安排焊接顺序，让焊缝能够有横向收缩余量，以减小焊接应力。没有必要定位焊的就不要焊定位焊，能双面定位焊的就不要单面定位焊。

  ④尽量改单面焊为双面焊。

重庆金多利科技有限公司为客户供应从焊接、切割、除尘及相关辅件等全流程的产品，公司配备一支经验丰富的技术团队，为客户提供 焊接设备,氩弧焊机 ,氩焊机 等其他产品的售前 售中售后技术支持与维修服务。若有疑问请随时咨询我们！
